振冲器系列

振动水冲法（简称振冲法）是利用在地基中就地振制的砂石桩快速加固松软地基的方法。中国自七十年代初使用这种施工方法以来，施工范围从单一的民用建筑逐步发展到工业建筑地基处理、水库大坝处理、火力发电厂基础、铁路路基和场站、高速公路路基和场站、机场跑道的场站、海港码头、储油罐及国防设施的施工。

振冲器从开始的单一30KW,发展到现在45KW、55KW、75KW、100KW、130KW、150KW、180KW、220KW、260KW、300KW等规格齐全的系列产品机型，几乎可以满足各种地层条件下的基础施工。

施工深度从开始使用初期的几米发展到现在的20-30多米。

施工地域从开始的沿海、沿江发展到现在的东起黑龙江，西到新疆、西藏，南起海南岛、广东，北到内蒙及戈壁、沙漠。

振冲法经过几十年的发展，已在中国的基础处理中得到广泛应用。

振冲法加固软土地基机理有以下几个方面：

1、置换作用；2、振密、挤密作用；3、排水减压作用；4、砂基预震作用。

振冲法及振冲器加固地基适用范围：

1、加固相对密度小于0.5的松砂地基；

2、加固可液化的砂性土地基；

3、改良软粘土及淤泥质土地基。

振冲器的种类也由开始振冲密实发展为：

1、振冲密实法振冲器（传统的施工方法）；

2、振冲干式施工法振冲器（适合于泥沼，湿陷性黄土和滩涂）。好处是不需要建立给排水系统；

3、振冲气浆混合施工法振冲器（适合于护坡，防渗墙，挡土墙，及正常的不开挖素混凝土桩）。不需建立排水系统，成桩整体性好，承载力高。是振冲新发展起来的全新施工设备；

4、调频高低速振冲器；

5、穿透硬地层振冲器；

振冲法加固地基施工优点：

1、振冲加固软土地基效果明显，加固后形成的复合地基较原地基承载力一般可提高2-3倍，FPsk可达250-350kpa,压缩性大幅度减少，可达10-15Mpa。

2、振冲加固地基抗震性能好，可以抵抗8级烈度地震。

3、振冲加固地基不用水泥、钢材和木料，可以就地采用碎石、卵等。

4、受气候影响小，四季均可施工。

5、在水下或地下水位较高的地区均可正常施工。

6、施工简便、速度快，每台班可完成振冲进尺约100-500米，且噪音小，无污染。

   7、振冲加固地基成本低，与桩基相比，可节约投资约百分之三十。

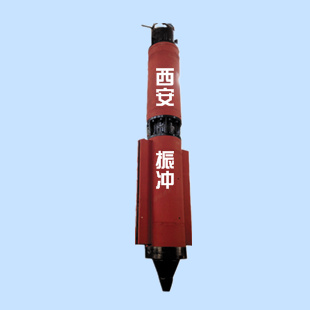

振冲器结构上部为潜水电机，下部为振动体。电机通过连轴器带动振动体内偏心旋转，从而产生圆周方向振动。

1、潜水电机

潜水电机为特制耐震鼠辈笼式Y系列立式电机，具有良好的抗冲击性和耐震动性，高强度潜水线和

高强度钢制外壳，机体内充入适量的变压器油，电缆出头处装有橡胶机械密封装置。

2、振动体

振动体采用优质钢管、上下轴承座焊接加工而成,体内装有轴承，用以承受径向及轴向载荷，机体上设

有两个加油孔用以加注油料及检查油液面高度。锥头用高强度耐磨损钢锻造焊接加工而成，解决了过去老产品铸造砂眼气孔等缺陷造成似漏水。振冲器与上部吊管之间装有橡胶减振器（压缩型），作为振动节点，

衰减震动能量向上传递。

3、特点

本机采用了当前内水外走、稀油润滑等多项先进技术。内水外走避免了射水管磨破和底部橡胶密封件因维修装配不当造成的泥浆水进入筒体损坏轴承，从而延长轴承使用寿命。稀油润滑，一个工地加一次油，省时、省力、省钱。
